Bestandsaufnahme großer Abwasserkanäle

12.06.2006

Das Rückgrat aller großer Stadtentwässerungsnetze sind begehbare Großprofilkanäle. So wichtig die Instandhaltung dieser oft schon alten, in Mauerwerk, Ort- oder Stahlbeton errichteten Bauwerke für den funktionierenden Entwässerungsbetrieb ist, so schwierig ist bereits die  Inspektion und Dokumentation ihres Zustandes.  Die ISAS GmbH, Füssen, hat zur Lösung solcher Probleme ein System der Großprofiluntersuchung für Bauwerke > DN 1500 entwickelt, mit dem in München rund 200 Kilometer begehbarer Abwasserbauwerke untersucht werden.

Die Defizite der Inspektion begehbarer Abwasserbauwerke sind jedem Praktiker hinlänglich bekannt:
  • Eine Teilfüllung des Bauwerks und/oder Sohlschäden verhindern eine Kanal-TV-Inspektion vielfach
  • Die optischen Befunde sind häufig qualitativ unzureichend
  • auch technische Notbehelfe liefern keine angemessene Qualität
  • über Begehung nur verbalprotokolle und Fotoreports
  • fehlende Einmessung von Bauwerkselementen und -schäden
  • keine Integration in GIS-Systeme möglich
  • schlechte Planungsdaten für Sanierungsmaßnahmen
Das von der ISAS GmbH, Füssen zur Lösung solcher Probleme entwickelte System der Großprofil-Inspektion und -Dokumentation verfolgt das Ziel, die Begehung des Kanals durch einen geschulten Fachmann mindestens auf das aufnahme- und dokumentationstechnische Niveau einer klassischen automatischen Kanal-TV-Untersuchung anzuheben und einen vergleichbaren automatischen Bild- und Lagedatenfluss zu generieren.

Die angeschlossene Software wiederum wird dem Dokumentationsprofil des Merkblattes DWA M 149 ebenso gerecht wie der EN 13508.

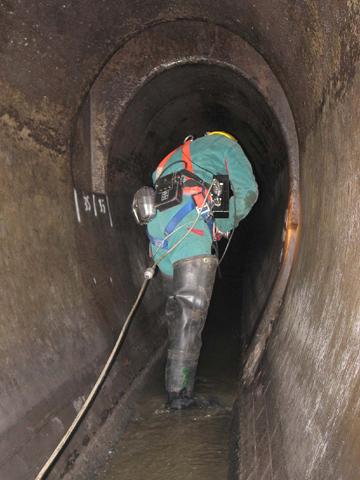

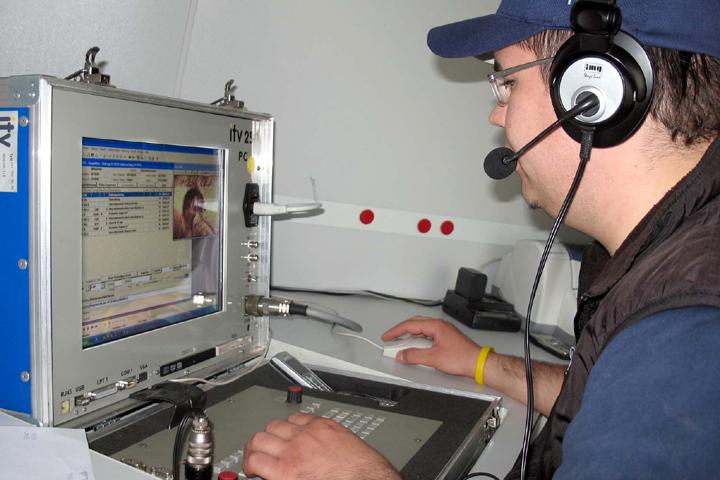

Schlüsselrolle im ISAS-System spielt stets ein Zertifizierter Kanalsanierungsberater, der als Kameramann für den Umgang mit digitalen Profi-Filmkameras geschult ist. Mit einer solchen begeht und filmt er den Kanal, wobei Kamera und Mann über ein 400 m langes Energie- und Datenkabel mit dem Erfassungsfahrzeug über Tage verbunden sind.
Da diese "Nabelschnur" über einen Längenzähler läuft, werden alle Bildbefunde so exakt eingemessen und EDV-basiert erfasst wie bei einer konventionellen Kamerabefahrung. Die Qualität der optischen Dokumentation ist wegen der höher auflösenden Kamera gegenüber herkömmlichen Inspektionen deutlich besser.
Vierstufiges Leistungspaket
Auf der Grundlage eines individuellen Leistungsprofils für das jeweilige Projekt umfasst das ISAS-Leistungspaket umfasst vier Phasen:

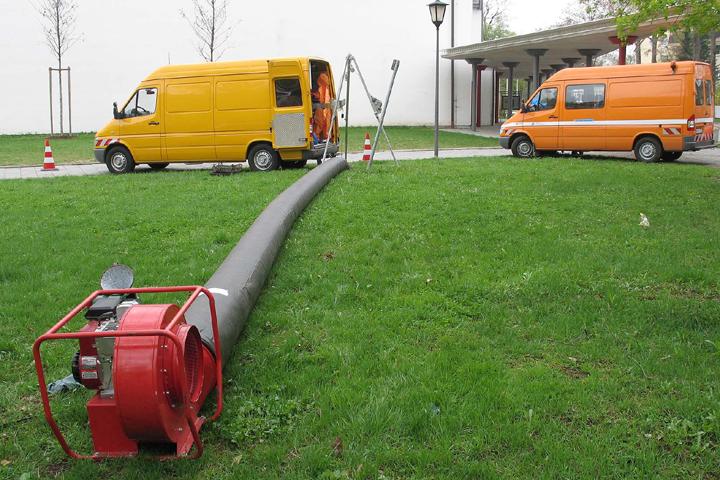

  • gemeinsame Kanalbegehung zur Klärung organisatorischer Vorarbeiten

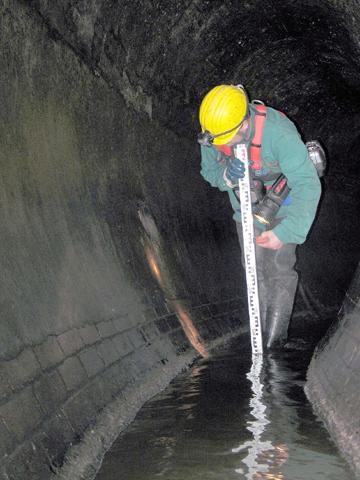

  • Vermessung aller baulichen Elemente des Sammlers; Markierung und Begutachtung erkennbarer Schäden

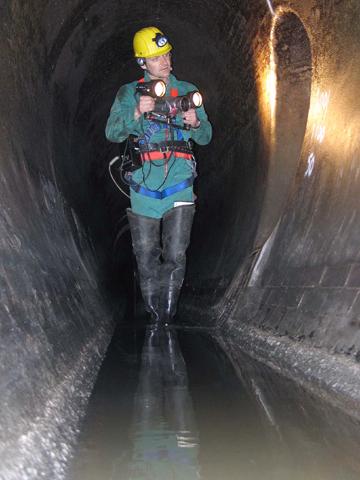

  • Kamerabegehung durch einen filmtechnisch geschulten zertifizierten Sanierungsberater, Datenerfassung gemäß ISYBAU oder DWA. Endgültige Ablage der Daten nach Abschluss der Arbeiten im ISYBAU - Format und auf DVD.
  • Ausgabe der Inspektionsbefunde als Protokolle; ingenieurtechnische Auswertung nach den Kriterien des Auftraggebers; Erarbeitung von Sanierungsoptionen samt Kostenschätzung auf Vorplanungs-Standard.
Erfolgreiche Bilanz und Marktpotential
Mit diesem Konzept kann ISAS inzwischen auf umfangreiche Erfolge verweisen.

So werden derzeit allein in München rund 200 Kilometer begehbarer Großprofilkanäle mit diesem System inspiziert und für die Erstellung von Sanierungsstrategien in das kommunale GIS-System übernommen.

Zu den von der Dimension her besondern Objekten gehörten z.B. 4500 Meter eines Hauptsammlers DN 3200 unter der Autobahn 9 die im Auftrag der Autobahndirektion Südbayern untersucht wurden.
