ACO Retentionsrinne Qmax® - Entwässerungs- und Regenwasserrückhaltesystem für Großflächen

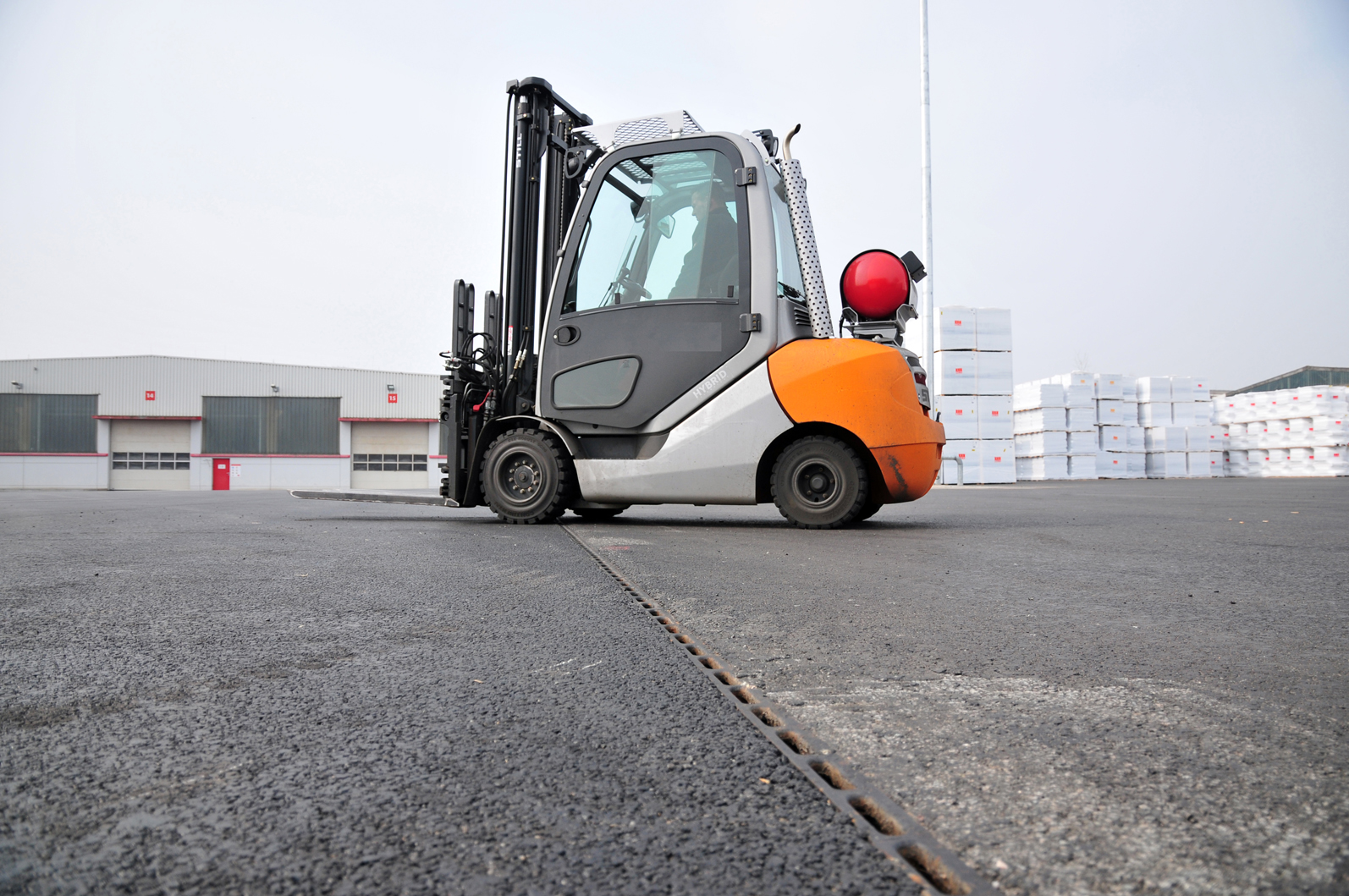

Mit der ACO Retentionsrinne Qmax^® ist die Optimierung des Regenwassermanagement auf großen Verkehrsflächen, wie Logistikflächen, Parkflächen, Flughafenbetriebsflächen oder Hafenanlagen möglich. Denn mit Hilfe der linearen Oberflächenentwässerung und dem hohen Fassungsvermögen der Rinnenkörper ist eine sichere Entwässerung und Rückhaltung der Großflächen insbesondere bei Starkregenereignissen gewährleistet.

Das System ist in verschiedenen Größen erhältlich und kann so an die entsprechenden hydraulischen Erfordernisse angepasst werden. Die aus mitteldichtem, recyceltem Polyethylen (MDPE) hergestellten ACO Qmax^® Elemente sind strapazierfähig und robust bei Handling und Einbau. Aufgrund des geringen Gewichts lassen sich die Elemente einfach handhaben und schnell einbauen.

Jede Komponente aus dem ACO Qmax^® System verfügt über eine CE-Kennzeichnung und ist gemäß DIN EN 1433 für Belastungsklassen bis einschließlich F 900 zertifiziert. Alle Rinnenkörper verfügen über integrierte EPDM-Dichtungen und sorgen dafür, dass ein 100 % flüssigkeitsdichtes System hergestellt werden kann. Das patentierte Rinnendesign verfügt über eine durchlaufende Entwässerungsöffnung verbunden mit einem bewährten Eiprofil als Querschnitt für eine optimale Retention und Entwässerung.

Funktionsweise und Montage

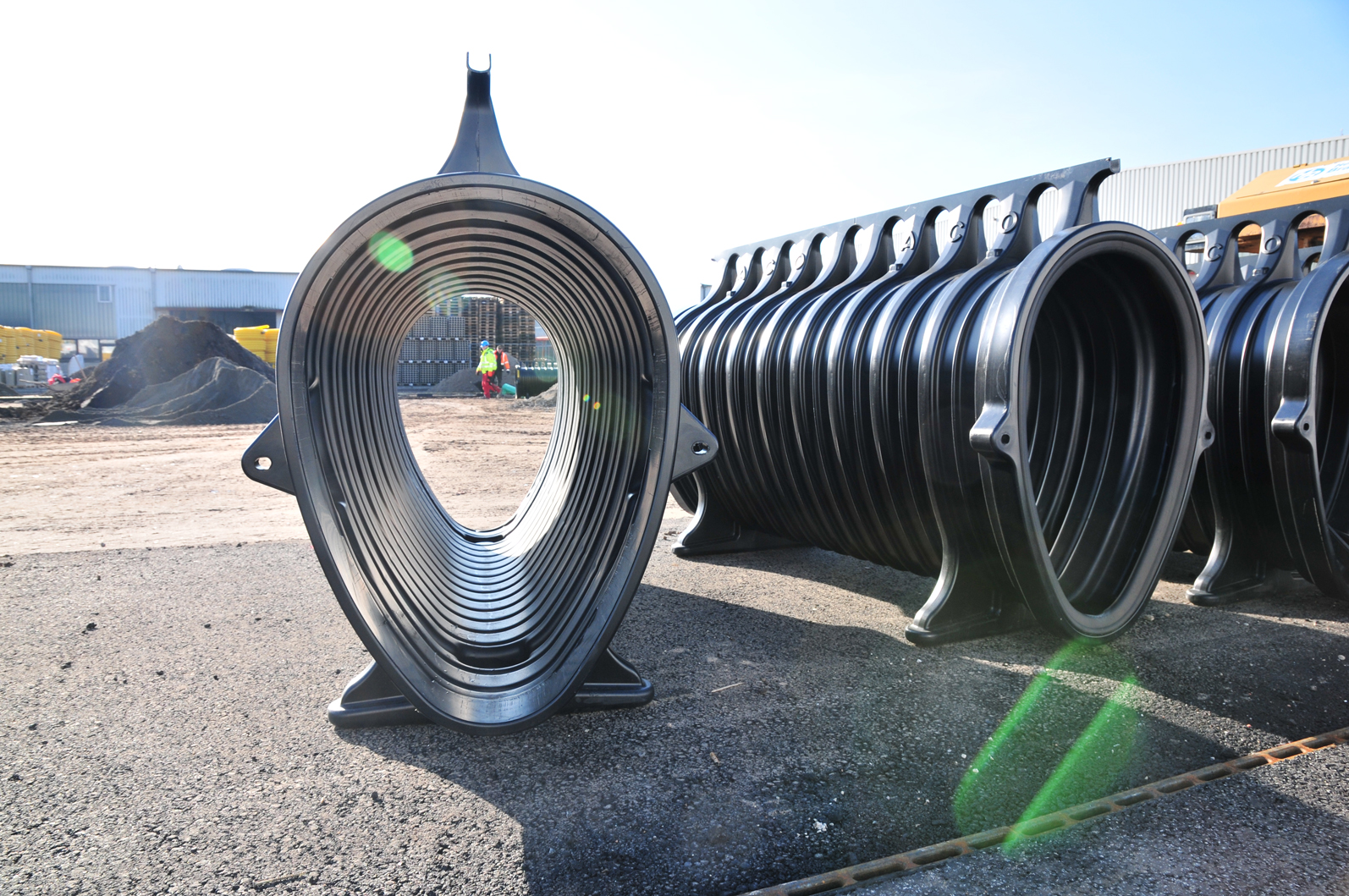

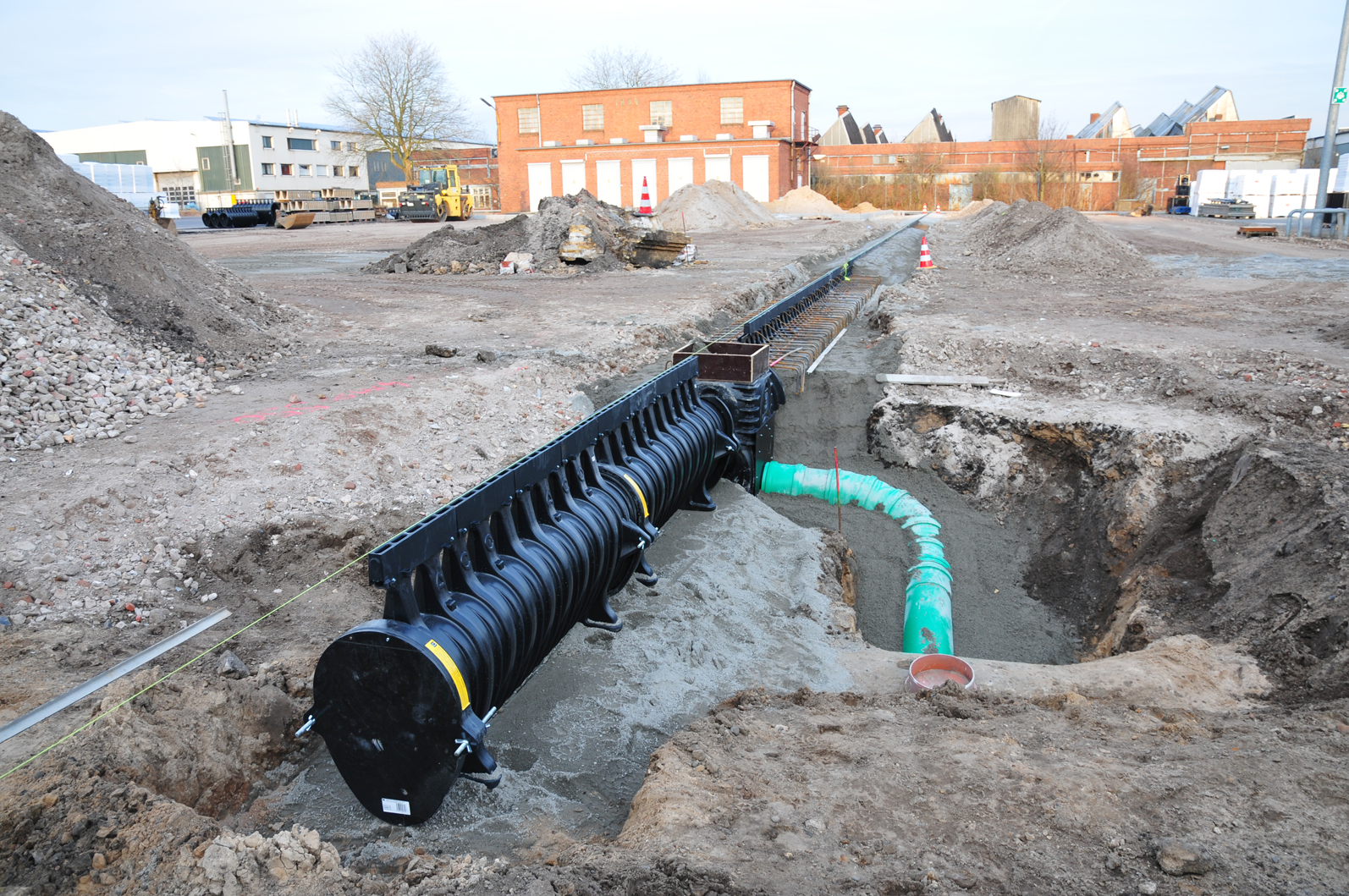

Die Besonderheit der Qmax^® besteht darin, dass dieses System nicht nur Entwässerungsrinne im konventionellen Sinne, also zum Ableiten von Oberflächenwasser ist. Das über die linearen Entwässerungsöffnungen aufgenommene Wasser kann aufgrund des enormen Speichervolumens der Rinnenkörper bei extremen Regenereignissen kontrolliert in die Kanalisation oder den nachfolgenden Vorfluter abgeleitet werden. Passend zu örtlichen Einleitbeschränkungen kann mit dem System über eine Drosselung der Ablauf reguliert werden. Drei Rinnengrößen mit einem Eiprofil von 600/900, 465/700 und 365/550 stehen zur Verfügung. Auf einem Betonbett gelagert werden die leichtgewichtigen, 2 Meter langen Einzelelemente ineinandergesteckt und anschließend mit zwei Gewindebolzen untereinander verbunden. Als Einlauf stehen drei verschieden Gussaufsätze zur Verfügung.

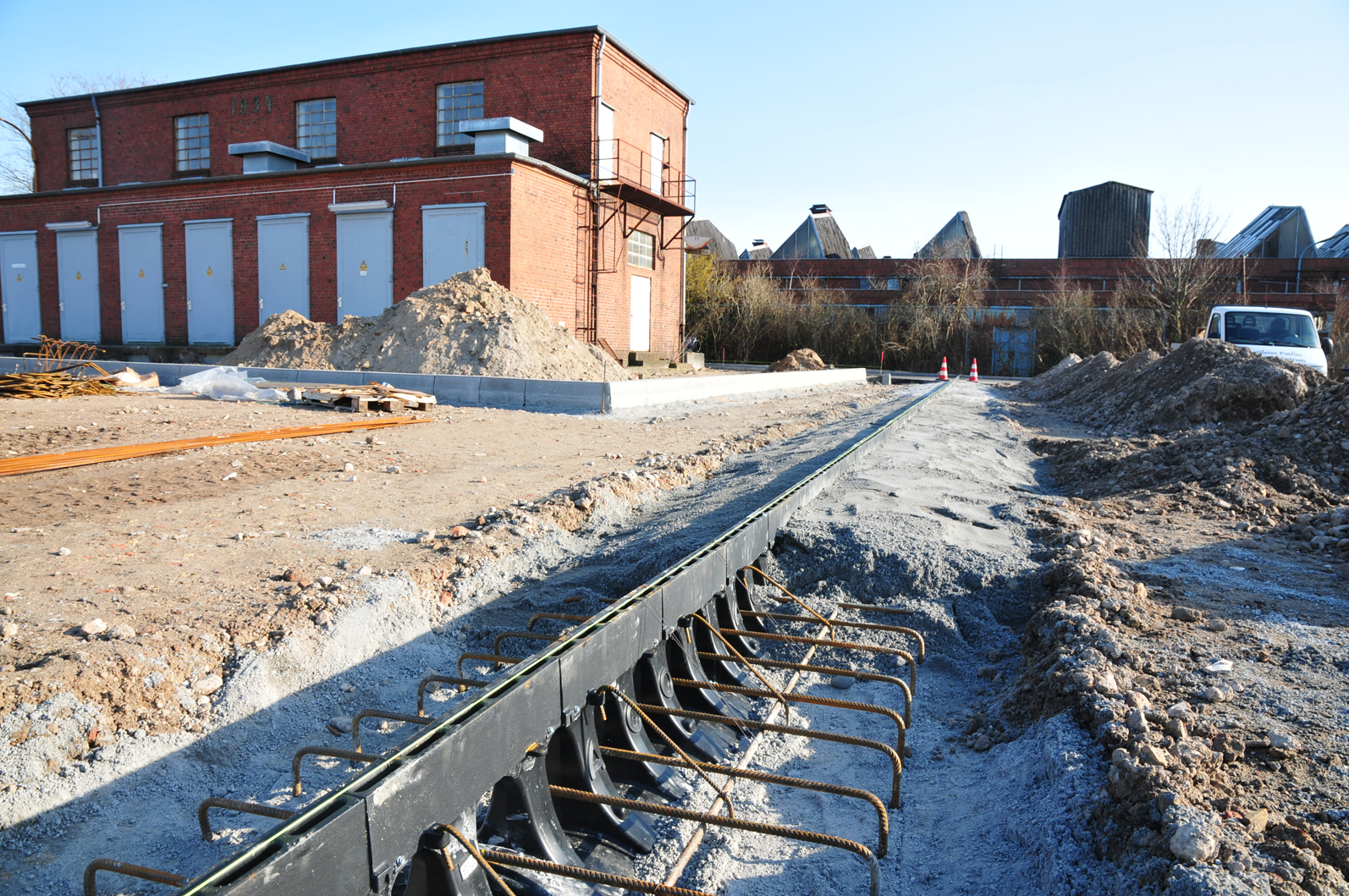

Für dieses Bauvorhaben und der geplanten bituminösen Oberflächen wurde ein Aufsatz mit einer Bauhöhe von 11 cm bewusst gewählt, um das Anarbeiten der durchgehenden Binder- und Deckschichten zu gewährleisten. Dieser wird bauseits am Rinnenkörper fixiert und mit der Bewehrung verbunden. Hierfür sind am Schlitzaufsatzrahmen entsprechende Befestigungspunkte vorgesehen. Nach dem Einbringen und Verdichten des Betons bis zu einem Drittel der lichten Höhe der Rinne wird die – je nach Belastungsklasse – erforderliche Bewehrung montiert. Abschließend wird Beton bis zur endgültigen Höhe oder unter Berücksichtigung des endgültigen Oberflächenbelages (Asphalt, Pflasterung, separate Betondecke) eingebracht.

Funktionelle Systemerweiterungen

Der Anschluss an die Revisions- und Ablaufschächte erfolgt über Verbindungsstücke mit Anschlussstutzen. Das bereits international seit Jahren bewährte System ACO Qmax wurde u.a. auf Flughäfen wie Lissabon, Chile sowie auf der neuen F1 Grand Prix Strecke in Austin, Texas verbaut. Die innovative Kombination aus Entwässerung und Retention bildet insbesondere vor dem Hintergrund sich ändernder klimatischer Randbedingungen einen idealen Baustein in der ACO Systemkette für ein intelligentes modernes Regenwassermanagement.
