Aufruf zur Stellungnahme: DWA veröffentlicht zwei Merkblatt-Entwürfe

27.07.2017

Die Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. (DWA) hat den Entwurf des Merkblatts DWA-M 143-17 „Sanierung von Entwässerungssystemen außerhalb von Gebäuden – Teil 17: Beschichtung von Abwasserleitungen, -kanälen und Schächten und den Entwurf des Merkblattes DWA-M 146 „Abwasserleitungen und -kanäle in Wassergewinnungsgebieten – Hinweise und Beispiele“ veröffentlicht.

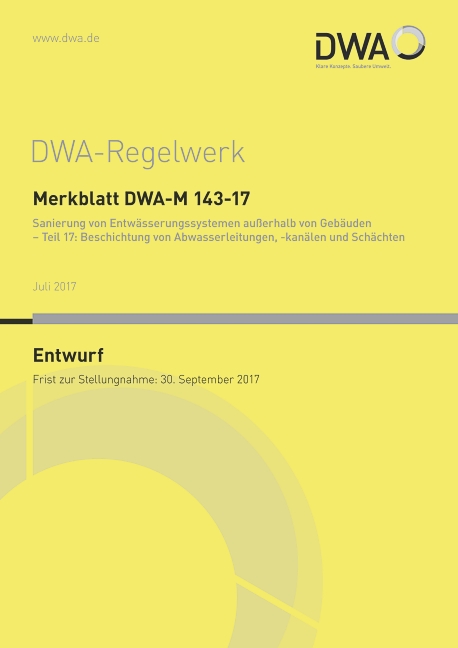

Entwurf Merkblatt DWA-M 143-17

Der vorgelegte Entwurf ist eine Überarbeitung des Merkblatts DWA-M 143 von Dezember 2006 und befasst sich mit Beschichtungsverfahren durch die Anwendung von mineralischen zementgebundenen Mörteln in Abwasserleitungen, -kanälen und Schächten und sonstigen Bauwerken.

Beschichtungsverfahren können zum Einsatz kommen, wenn die schadhaften Kanäle, Schächte und sonstigen abwassertechnischen Bauwerke einen ausreichend freien Querschnitt ohne Hindernisse aufweisen oder vorab dieser Querschnitt wieder hergestellt werden kann. Das Merkblatt gilt von dem Punkt an, wo das Abwasser das Gebäude bzw. die Dachentwässerung verlässt oder in einen Straßenablauf fließt, bis zu dem Punkt, wo das Abwasser in eine Behandlungsanlage oder in einen Vorfluter eingeleitet wird. Es kann sinngemäß für den Bereich der Grundstücksentwässerung angewendet werden.

Bei den beschriebenen Beschichtungen handelt es sich um Renovierungsverfahren oder Reparaturen gemäß DIN EN 15885 „Klassifizierung und Eigenschaften von Techniken für die Renovierung und Reparatur von Abwasserkanälen und -leitungen“. Sie gruppieren sich ein in „Lining für Beschichtungsverfahren“ oder „Reparatur mit vor Ort härtenden Materialien“. Beschichtungen sind Behandlungen des Untergrunds zur Herstellung einer geschlossenen Schutz- oder/und Tragschicht auf der Oberfläche von Beton, Mauerwerk, Guss, Stahl, und Faserzement. Beschichtungsverfahren sind auch als Oberflächenschutzsystem beim Neubau einsetzbar.

Mit Beschichtungsverfahren können nachfolgende Schäden behoben werden:

  • Korrosion
  • mechanischer Verschleiß
  • Undichtheiten

Für das Beschichtungsverfahren muss die Eignung in Verbindung mit dem verwendeten Mörtel nachgewiesen werden. Der Geltungsbereich umfasst nicht zementfreie Mörtel oder Reaktionsharzmörtel. Die Beschichtungsmörtel werden zur nachträglichen Beschichtung von Beton und Mauerwerk sowie Rohren aus Guss, Stahl und Faserzement in allen Lagen eingesetzt.

Das Merkblatt wurde von der DWA-Arbeitsgruppe ES-8.14 „Beschichtungsverfahren“ (Sprecher: Dipl.-Ing. Rainer Hermes) im DWA-Fachausschuss ES-8 „Zustandserfassung und Sanierung“ erstellt und richtet sich an alle im Bereich der Sanierung von Entwässerungssystemen planenden, betreibenden sowie Aufsicht führenden Institutionen als auch an Sanierungsfirmen.

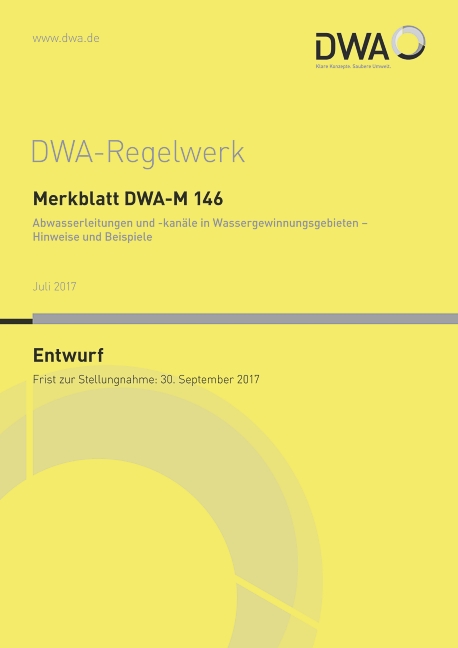

Entwurf Merkblatt DWA-M 146

Das Merkblatt DWA-M 146 enthält Hinweise und Ausführungsbeispiele in Ergänzung zum Arbeitsblatt DWA-A 142 „Abwasserleitungen und -kanäle in Wassergewinnungsgebieten“, die unter Berücksichtigung der erhöhten Anforderungen in der Wasserschutzzone II ausgeführt werden können.

Das Arbeitsblatt DWA-A 142 „Abwasserleitungen und -kanäle in Wassergewinnungsgebieten“ erschien im Januar 2016 in einer überarbeiteten Fassung. Die stark veränderten Vorgaben dieses Arbeitsblatts, die dem Wandel der verfügbaren Techniken und einer stärkeren Fokussierung auf das Bauen im Bestand und Sanieren Rechnung tragen, machten es erforderlich, auch das zugehörige Merkblatt ATV-DVWK-M 146 einer Überarbeitung zuzuführen.

Einen wesentlichen Schwerpunkt des Merkblatts DWA-M 146 bilden aktuelle Beispiele aus der Praxis zur Durchführung von Gefährdungsbeurteilungen nach dem neuen Arbeitsblatt DWA-A 142. Dabei wurden Fallbeispiele sowohl für Wasserschutzzonen an Trinkwassertalsperren als auch bei Grundwassergewinnungsanlagen gewählt. Hierdurch soll die Anwendung des Arbeitsblatts erleichtert werden und Lösungsansätze für die in der Praxis häufig vorkommenden Randbedingungen aufgezeigt werden. Die Beispiele behandeln Ausführungen in der Wasserschutzzone III und II.

Als Ergebnis der Beurteilung des Gefährdungspotenzials enthalten die Beispiele eine Klassifizierung des Gefährdungspotenzials nach Arbeitsblatt DWA-A 142 in die Rubriken „sehr hoch“, „hoch“ und „weniger hoch“. In Abhängigkeit dieses Ergebnisses werden hier in der Praxis ausgeführte Schutzsysteme für die jeweiligen Randbedingungen dargestellt.

Darüber hinaus gibt das Merkblatt einen Überblick über die derzeit in der Praxis häufig in Wasserschutzzonen verwendeten Ableitungssysteme und stellt für diese bei der Planung und Ausführung zu beachtende Randbedingungen dar. Dies soll dem Anwender die Auswahl eines für den jeweiligen Anwendungsfall geeigneten Ableitungssystems erleichtern. Soweit es möglich war, wurde eine vom Material unabhängige Darstellung gewählt.

Das dazu eingebrachte Beispiel ist auch darauf ausgerichtet, dem Anwender die Berücksichtigung der erforderlichen hydrologischen Aspekte klarzumachen und in einem Anwendungsbeispiel zu verdeutlichen. Zielsetzung ist, dem planenden Bauingenieur eine Entscheidungshilfe zu geben, die auf dem Markt verfügbaren Systeme im Hinblick auf ihre Tauglichkeit und ihre Einsatzmöglichkeiten in Wassergewinnungsgebieten der Schutzzone III und II zu beurteilen.

Das Merkblatt wurde von der DWA-Arbeitsgruppe ES-5.8 „Abwasserleitungen und -kanäle in Wasserschutzgebieten“ (Sprecher: Dipl.-Ing. Heinz Brandenburg) im DWA-Fachausschuss ES-5 „Bau“ erstellt und richtet sich an Kommunen, Betreiber von Abwasseranlagen und Wassergewinnungsanlagen, Ingenieurbüros und Genehmigungsbehörden.

Gegenüber dem Merkblatt ATV-DVWK-M 146 (5/2004) wurden folgende Änderungen vorgenommen:

  • Anpassung an die Vorgaben des Arbeitsblatts DWA-A 142
  • Anpassung an die europäische Normung und zwischenzeitlich eingetretene Veränderungen von Gesetzen und Verordnungen
  • Anpassung der Praxisbeispiele in Bezug auf heute häufig verwendete Ausführungsvarianten
Fristen zur Stellungnahme

Beide Merkblätter werden bis zum 30. September 2017 öffentlich zur Diskussion gestellt. Hinweise und Anregungen erbittet die DWA schriftlich, möglichst in digitaler Form, an Petra Hess, hess@dwa.de.

Für den Zeitraum des öffentlichen Beteiligungsverfahrens können die Entwürfe kostenfrei im DWA-Entwurfsportal (www.dwa.de/dwadirekt) eingesehen werden. Dort ist auch eine digitale Vorlage zur Stellungnahme hinterlegt. Im DWA-Shop ist er als Printversion oder als E-Book im PDF-Format erhältlich.

Entwurf Merkblatt DWA-M 143-17:
Beschichtung von Abwasserleitungen, Abwasserkanälen und Schächten

Juli 2017, 57 Seiten, ISBN 978-3-88721-468-5, Ladenpreis: 63,50 Euro, fördernde DWA-Mitglieder: 50,80 Euro

Entwurf Merkblatt DWA-M 146:
Abwasserleitungen und -kanäle in Wassergewinnungsgebieten

Juli 2017, 47 Seiten, ISBN 978-3-88721-488-3, Ladenpreis: 56 Euro, fördernde DWA-Mitglieder: 44,80 Euro
