Die perfekte Alternative - Neubau eines Trinkwasserbehälters aus GFK-Trinkwasserrohren von Amiblu

25.07.2019

Rund 115 Jahre hatte der alte Hochbehälter Hardt in der Ortsgemeinde Mehren auf dem sprichwörtlichen Buckel. Aufgrund der schlechten Bausubstanz und einem fehlenden Standsicherheitsnachweis entschied sich der Wasserversorgungszweckverband Gruppenwasserwerk Daun 2018, das Bauwerk abzureißen und durch einen Neubau zu ersetzen.

Nachdem im Vorfeld mehrere Alternativen sorgfältig geprüft worden waren, fiel die Wahl des Aufraggebers auf den Einsatz eines GFK-Trinkwasserspeichers der Amiblu GmbH. Die von der Basten Tiefbau GmbH & Co. KG eingereichte Baulösung erwies sich bei Auftragsvergabe als das wirtschaftlichste Angebot.

Darüber hinaus konnten Faktoren wie die sehr kurze Bauzeit und die Werkstoffeigenschaften der im Flowtite-Wickelprozess gefertigten GFK-Trinkwasserrohre die Beteiligten überzeugen.

„Eine Sanierung des alten Trinkwasserspeichers, der 1984/85 schon einmal umgebaut worden war, wäre nur mit einem hohen Kostenaufwand zu realisieren gewesen“, erklärt Klaus-Willi Wirtz, stv. Werkleiter, Verbandsgemeinde Daun.

„Darüber hinaus war aufgrund der Korrosion der Stahlträger der Standsicherheits-Nachweis der Deckenkonstruktion nicht mehr gegeben und die Wasserkammern waren undicht.“ Aus diesem Grund hat sich das Gruppenwasserwerk Daun für den Neubau des Hochbehälters entschieden, der die Siedlung „Weinfelder Hof“ und die drei Anwesen „Auf der Hardt“ über eine Druckerhöhungsanlage mit Trinkwasser versorgt hat.

Werkstoffeigenschaften überzeugten

In einem ersten Entwurf wurde seitens des Gruppenwasserwerks eine Bauweise mittels Großrohren DN 2400 vorgesehen. Das ausführende Unternehmen und Amiblu haben dann gemeinsam einen Vorschlag eingereicht, der den Einsatz von GFK-Rohren vorsah.

„Ausschlaggebend für die Entscheidung zugunsten des modernen Systems waren nicht nur die schnelle und problemlose Handhabung der Elemente auf der Baustelle, sondern auch die hervorragenden Werkstoffeigenschaften des verhältnismäßig leichten und glatten Werkstoffs GFK“, erinnert sich Bauleiter M. Eng. Martin Schüler, Basten Tiefbau GmbH & Co. KG. Die Elemente des Systems werden komplett vorgefertigt zur Einbaustelle geliefert; das wirkt sich günstig auf den Bauablauf aus.

Die gute mechanische Be- und Verarbeitbarkeit des Werkstoffs ermöglicht zudem vielfältige individuelle Gestaltungsmöglichkeiten für maßgeschneiderte Ein- und Anbauten: „Schalt- und Steuerschränke können in den GFK-Modulen ebenso untergebracht werden wie ein Handwaschbecken für das Bedienpersonal“, berichtet Ralf Paul, Gebietsverkaufsleiter, Amiblu GmbH. „Außerdem gelten Rohre und Behälter im Betrieb als äußerst wartungsarm.“

Lösungen aus GFK im Trend

Die vielfältigenen Vorteile, die das Speichersystem bietet, haben bereits bei vielen ähnlichen Bauprojekten überzeugt: „Zahlreiche Gemeinden haben sich in den letzten Jahren zugunsten von Trinkwasser-Hochbehältern aus GFK entschieden“, so Paul. „Viele überzeugt auch der Umstand, dass sich Elemente aus GFK gerade für trinkwasserrelevante Maßnahmen eignen, da Mikroorganismen auf ihren glatten Oberflächen schlechter siedeln können als auf dem vergleichsweise rauen Beton.“

Paul hatte sich im Vorfeld der Baumaßnahme gemeinsam mit den Verantwortlichen des Wasserversorgungszweckverbandes Gruppenwasserwerk Daun eine aktuelle Baumaßnahme im Hunsrück angeschaut, bei der ebenfalls das als Baukastensystem konzipierte GFK-Fertigteil-Trinkwasserspeichersystem von Amiblu zum Einsatz kam.

„Die GFK-Fertigteil-Trinkwasserspeicher bestehen aus einer oder mehrerer Wasserkammern, der vorgelagerten Armaturenkammer und dem Zubzw. Eingangsbereich“, erläutert Paul. „Die Anordnung kann beliebig in das Gelände integriert werden.“

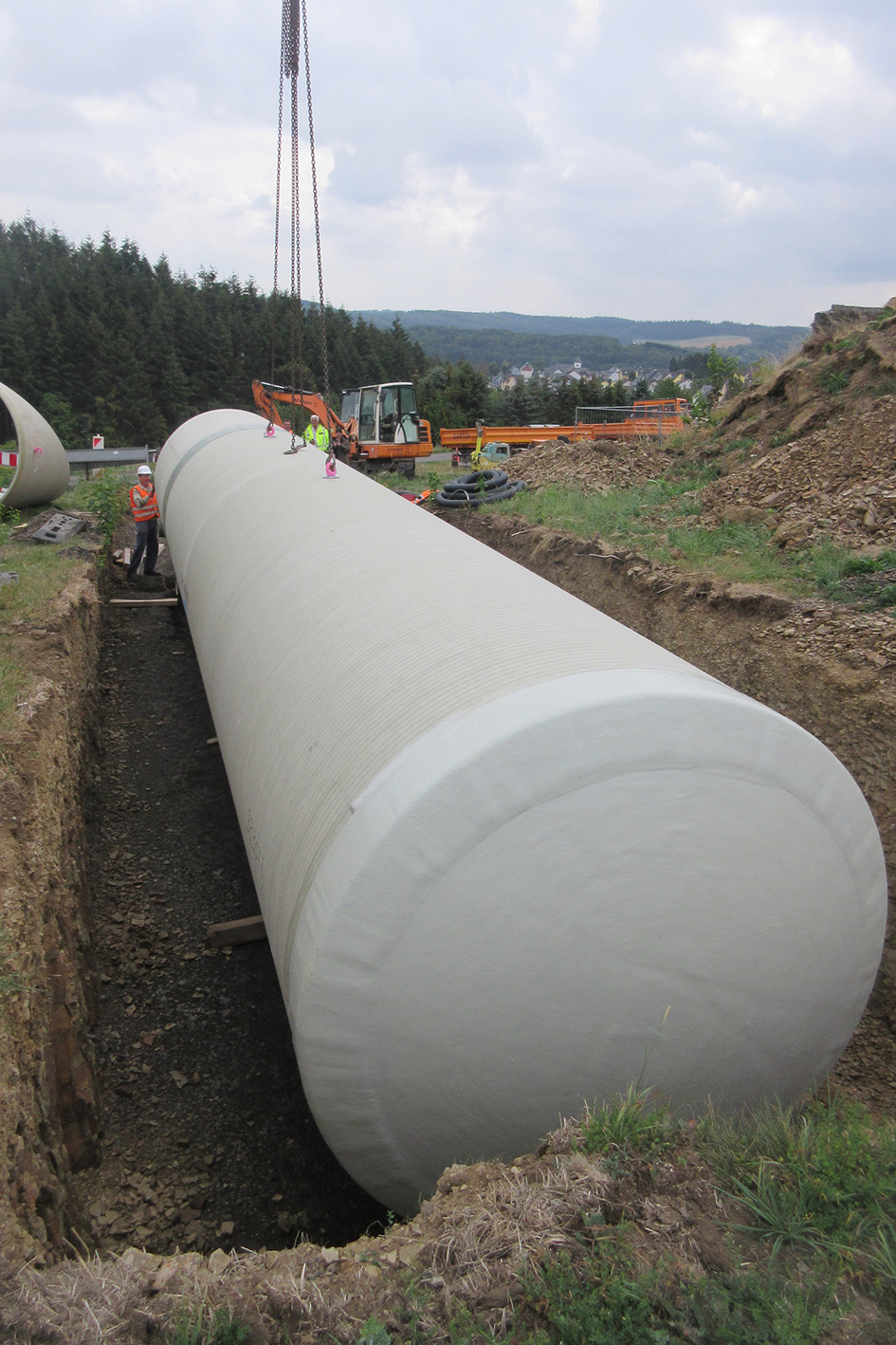

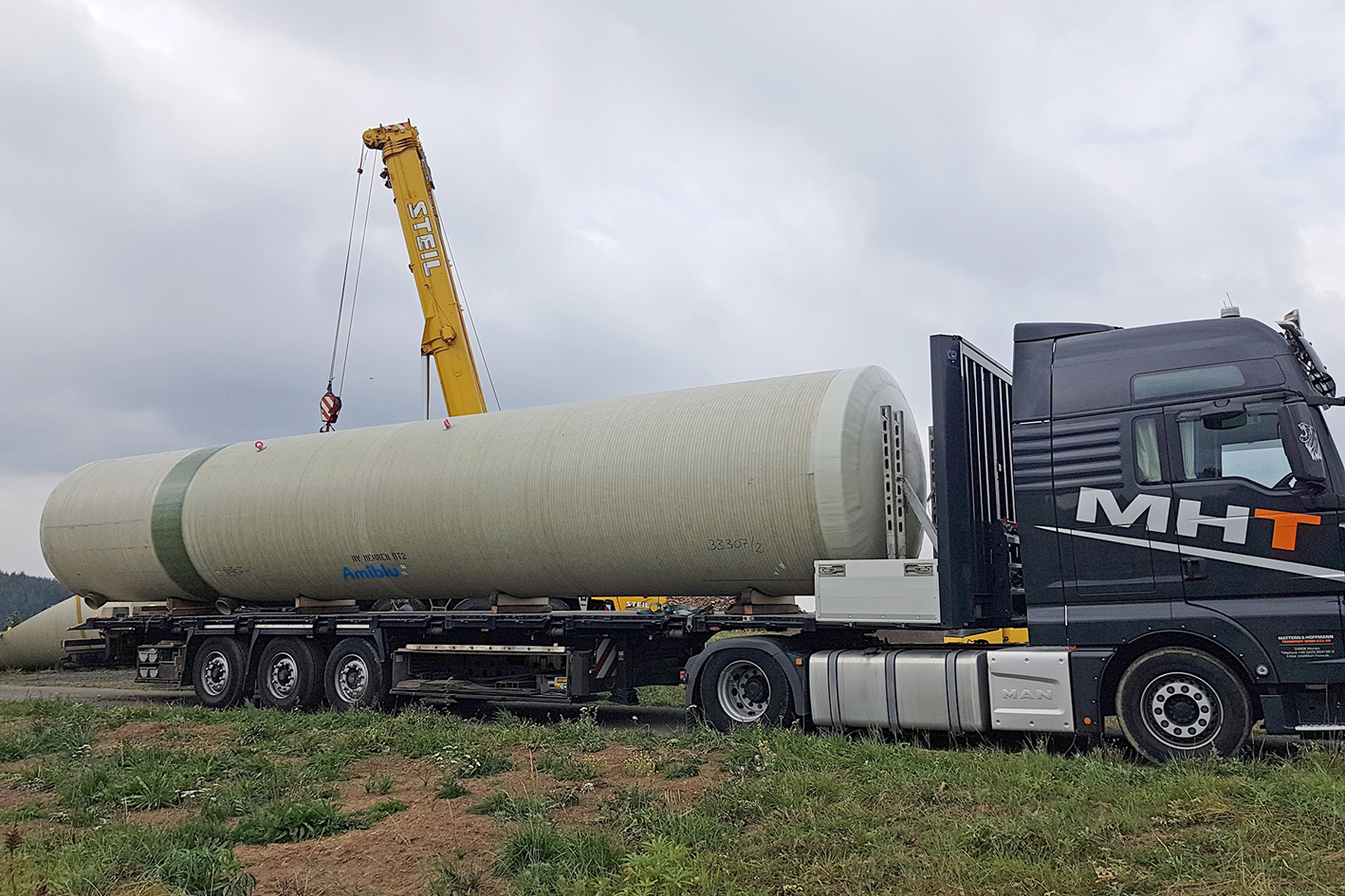

Lieferung in einem Teil

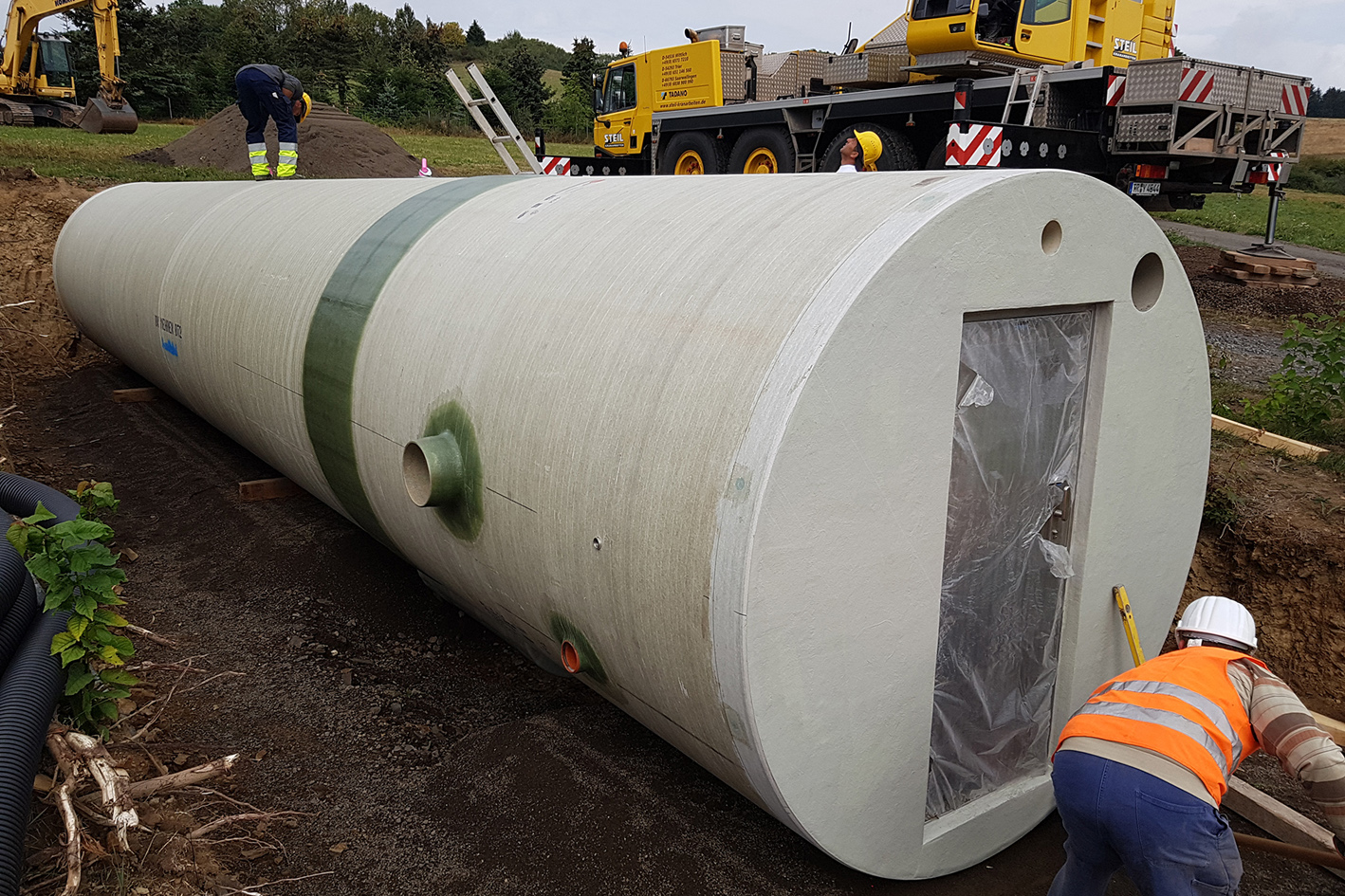

In der Ortsgemeinde Mehren wurde ein Einkammersystem mit vorgeschalteter Schieberkammer eingebaut. Bereits im Werk waren Schieberkammer und Speicher miteinander verbunden und laminiert worden.

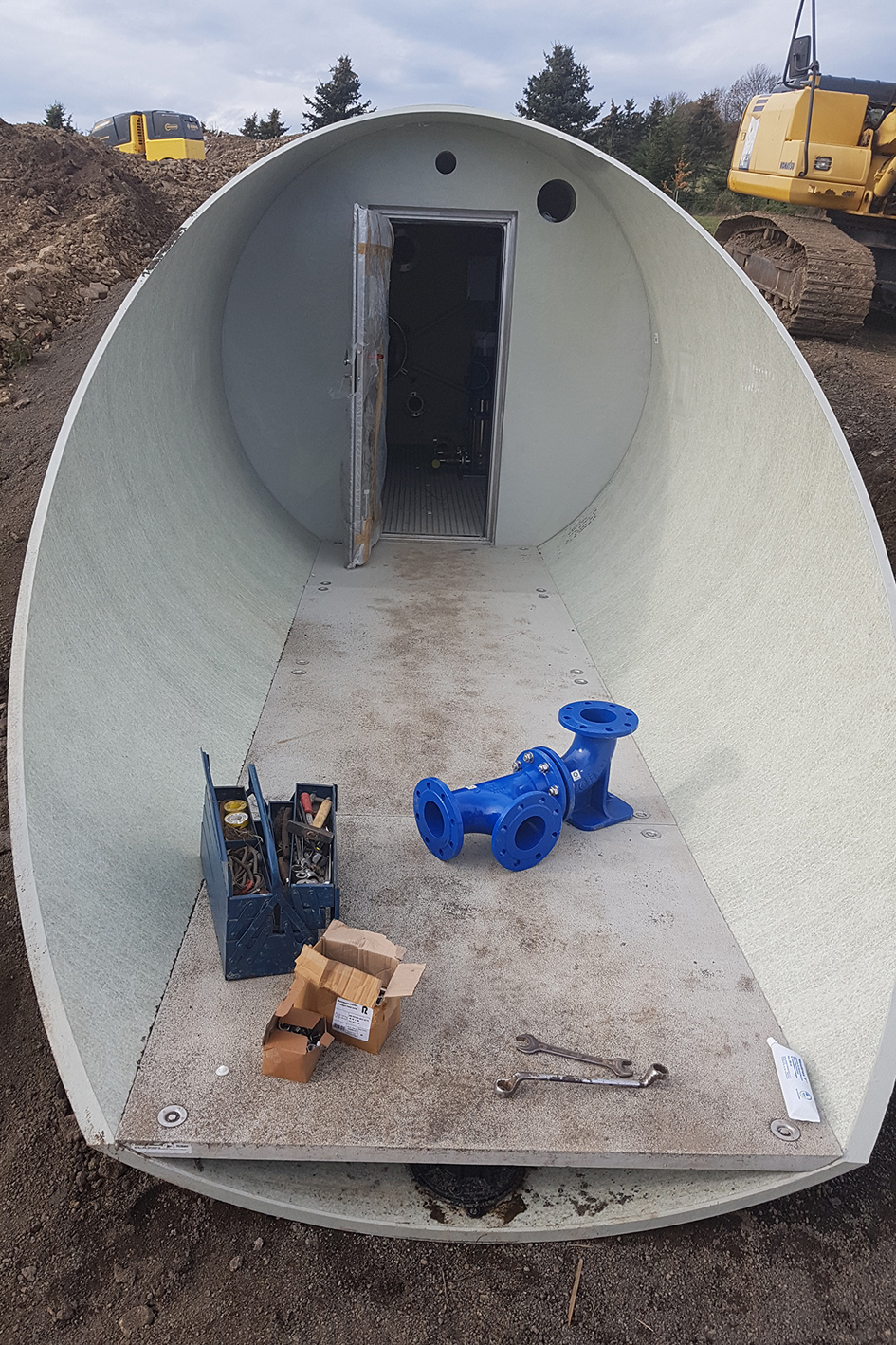

Die Gesamtlänge des neuen Speichers beträgt 13,50 m, wobei 3,50 m auf die Schieberkammer und 10 m auf den Trinkwasserspeicher entfallen, der über ein Speichervolumen von 45 m3 verfügt. Der Fronteinstieg wurde mittels einer Edelstahltür in der Abmessung 800 x 1800 mm hergestellt. Die Lauffläche in der Schieberkammer besteht aus Gitterrosten.

„Unter diesen Rosten verlaufen die Überlauf- und Entleerungsleitungen, die in einem Entleerungssumpf enden“, so Wirtz weiter. „Der Ablauf des Sumpfes wurde an die vorhandene Entleerungsleitung des alten Hochbehälters angeschlossen, deren Auslauf in den talseitigen Vorfluter führt. Die Zulauf- und Druckleitung wurden ebenfalls an die vorhandenen Leitungen angeschlossen.“ Darüber hinaus wurde die Überdeckung des Behälters auf der Eingangsseite mittels Drahtschotterkörben gesichert, alle anderen Böschungen mit einer Neigung von 1 : 2 angelegt.

Technik vor Ort eingebaut

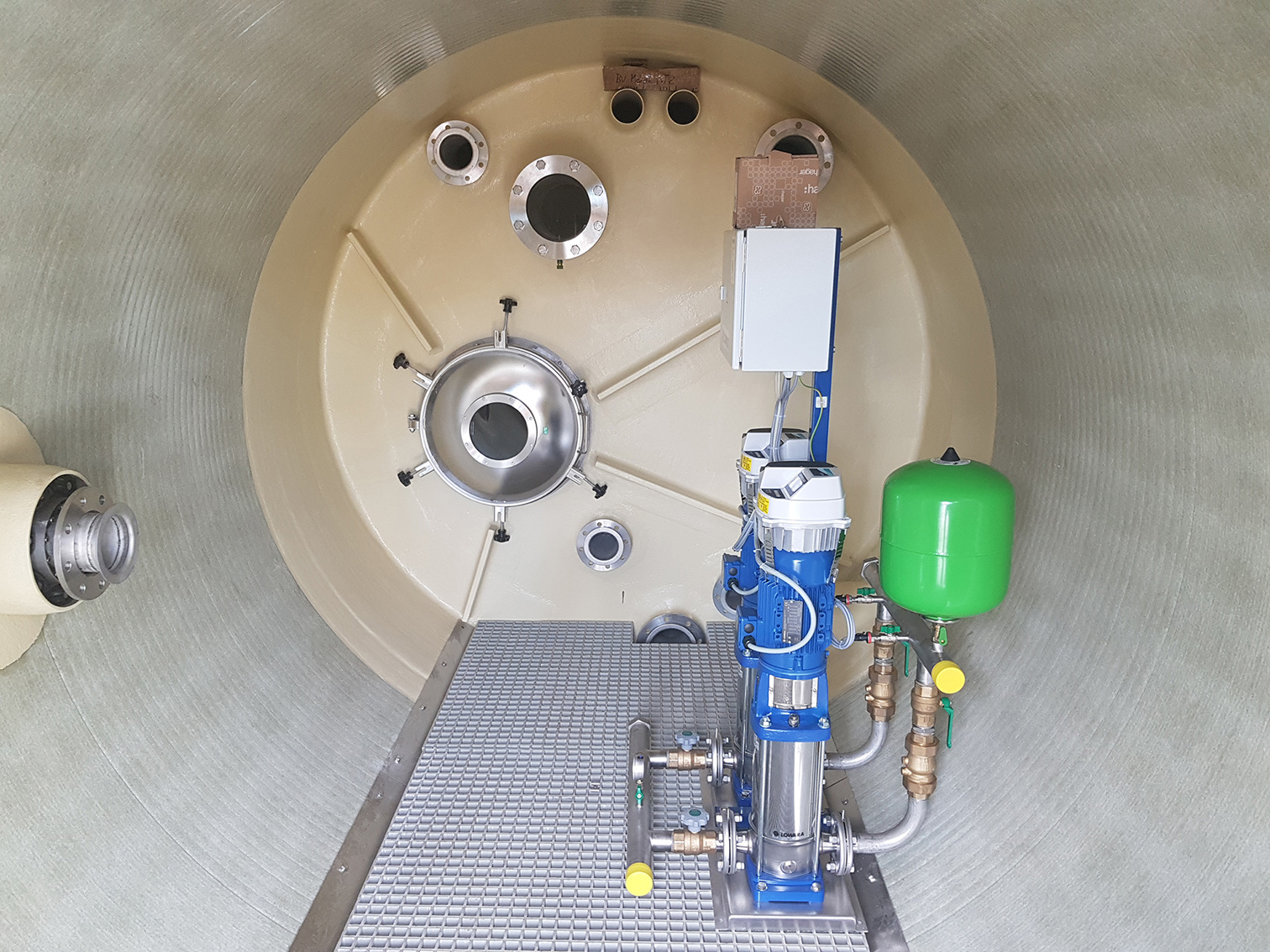

Als Druckerhöhungs-Anlage wurde in die Schieberkammer eine Kompakteinheit mit zwei vertikalen Hochdruckpumpen eingebaut. Diese sind für einen Förderstrom von max. Q = 8 m³/h und einer manometrischen Förderhöhe von 85,0 m ausgelegt. Abwechselnd saugen sie das Trinkwasser aus der ca. 45 m³ großen Wasserkammer.

Bei der Berechnung des Volumens der Speicherkammer wurden laut Wirtz Verbrauchszahlen aus den Ablesebücher des Gruppenwasserwerks Daun zugrunde gelegt. Das ergab einen Spitzenverbrauch von 9,5 m3 für die angeschlossenen Verbraucher, 30 m3 für das Löschwasser und 4,5m3 für sonstige Verbräuche. Darüber hinaus sind am neuen Trinkwasserspeicher auch die Anschlüsse für die Entnahme von Löschwasser angebracht.

„Abschließend wurde der gesamte Aushub für den neuen Trinkwassserbehälter für die frostsichere Bauwerksabdeckung und ergänzende Bauwerksanschüttungen wieder eingesetzt. Der neue Trinkwasserbehälter ging im Herbst 2018 planmäßig ans Netz. Die Versorgungssituation konnte mit dem Neubau des Hochbehälters deutlich verbessert werden.
