Flexibel und vielseitig
13.05.2020
Für Muffenversätze und Achsabwinklungen in zu sanierenden Altrohren hat die Pipe-Seal-Tec GmbH & Co. KG das System Pipe-Seal-Flex entwickelt.

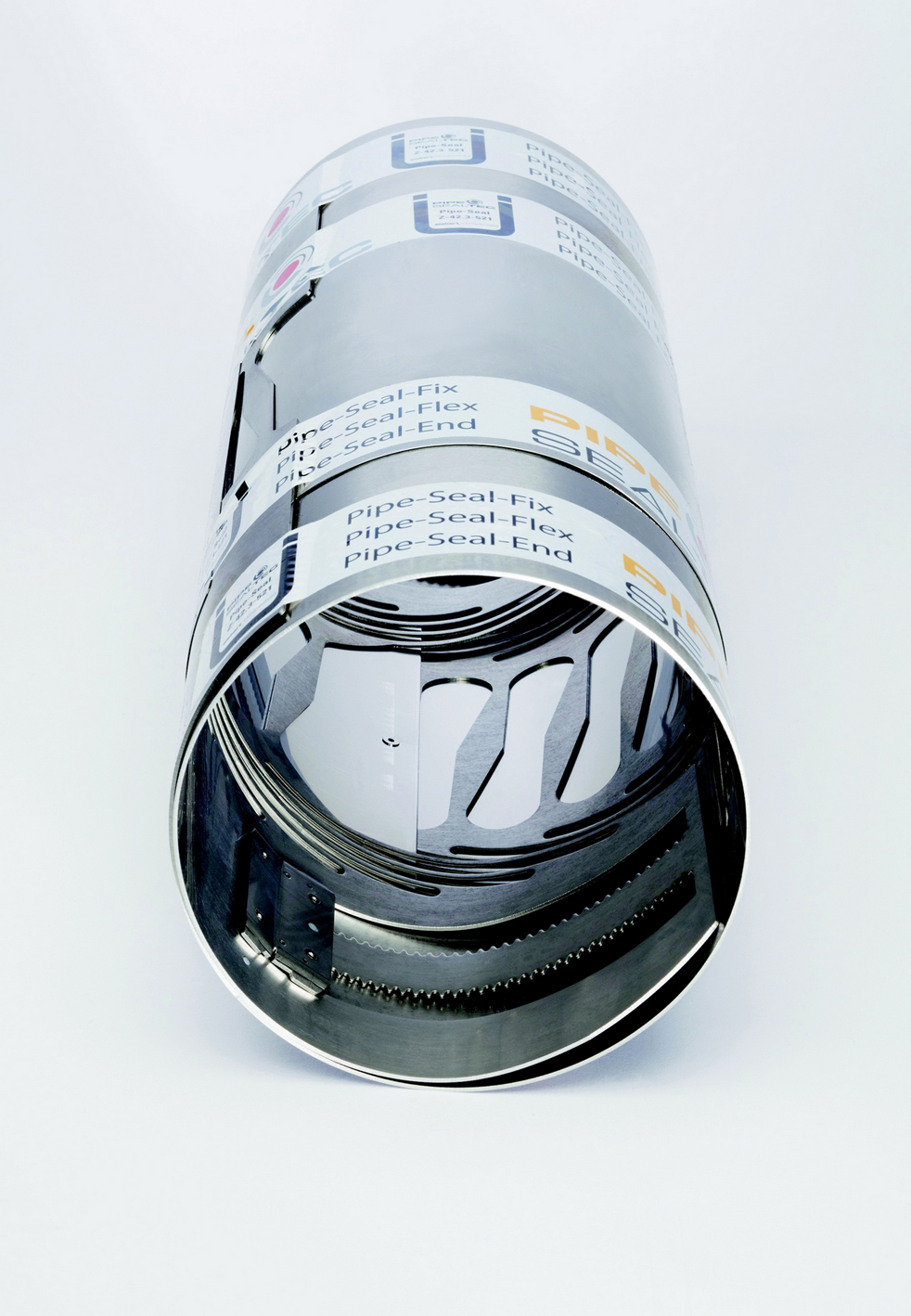

Die Rohrinnendichtmanschette passt sich – dank Lamellenöffnungen in der einteiligen Edelstahlhülsenkonstruktion und einem speziellen Sperrmechanismus – flexibel an die schadhafte Rohrwandung an und stellt so die nötige Dichtigkeit wieder her. Das einteilige, patentierte System kommt in Verbindung mit einer EPDM-Gummidichtung zum Einsatz. Es eignet sich für den Dimensionsbereich von DN 200 bis DN 600.

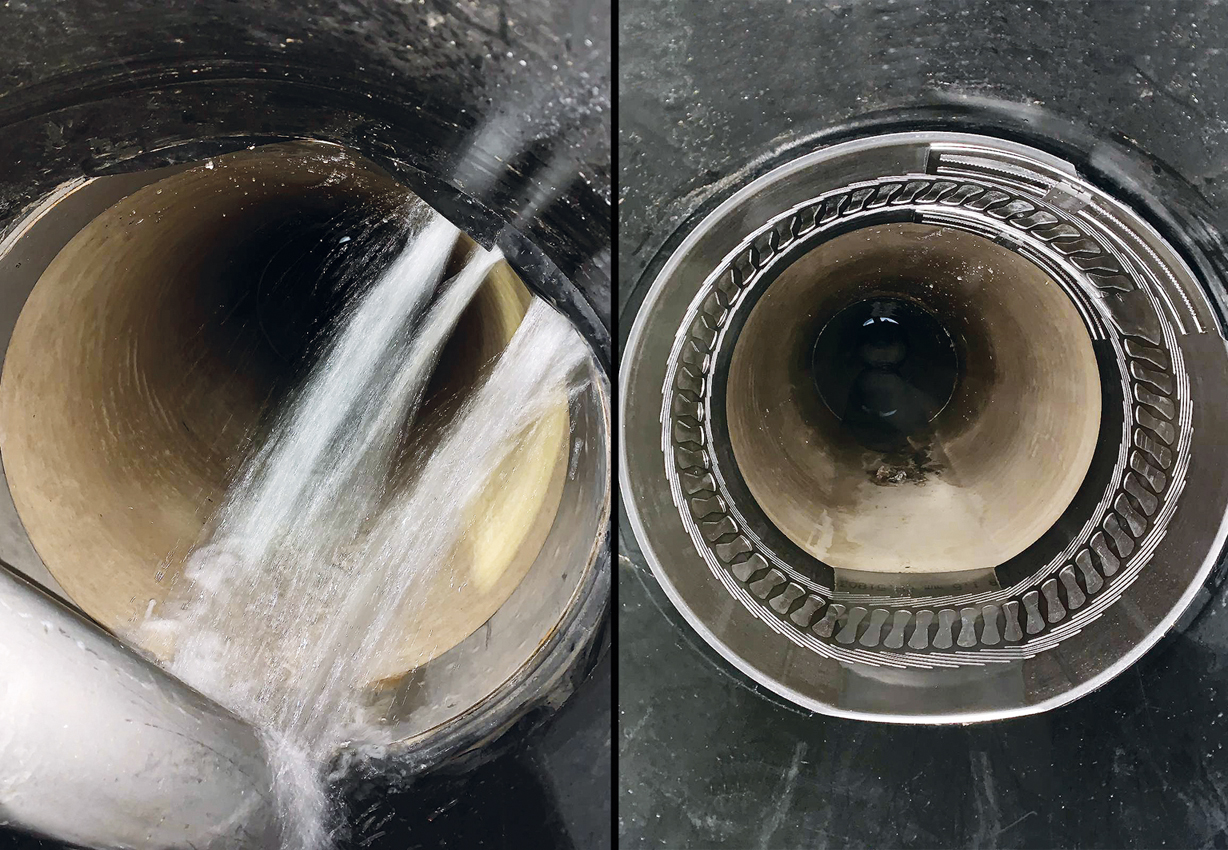

Bei der Sanierung von Altrohren können Richtungsänderungen und Rohrversätze eine Herausforderung darstellen. Kommen dabei Rohrinnendichtmanschetten zum Einsatz, müssen sich diese flexibel an vorhandene Lageabweichungen anpassen. Ein geeignetes System bietet die Pipe-Seal-Tec GmbH & Co. KG in diesem Kontext mit dem Produkt Pipe-Seal-Flex.

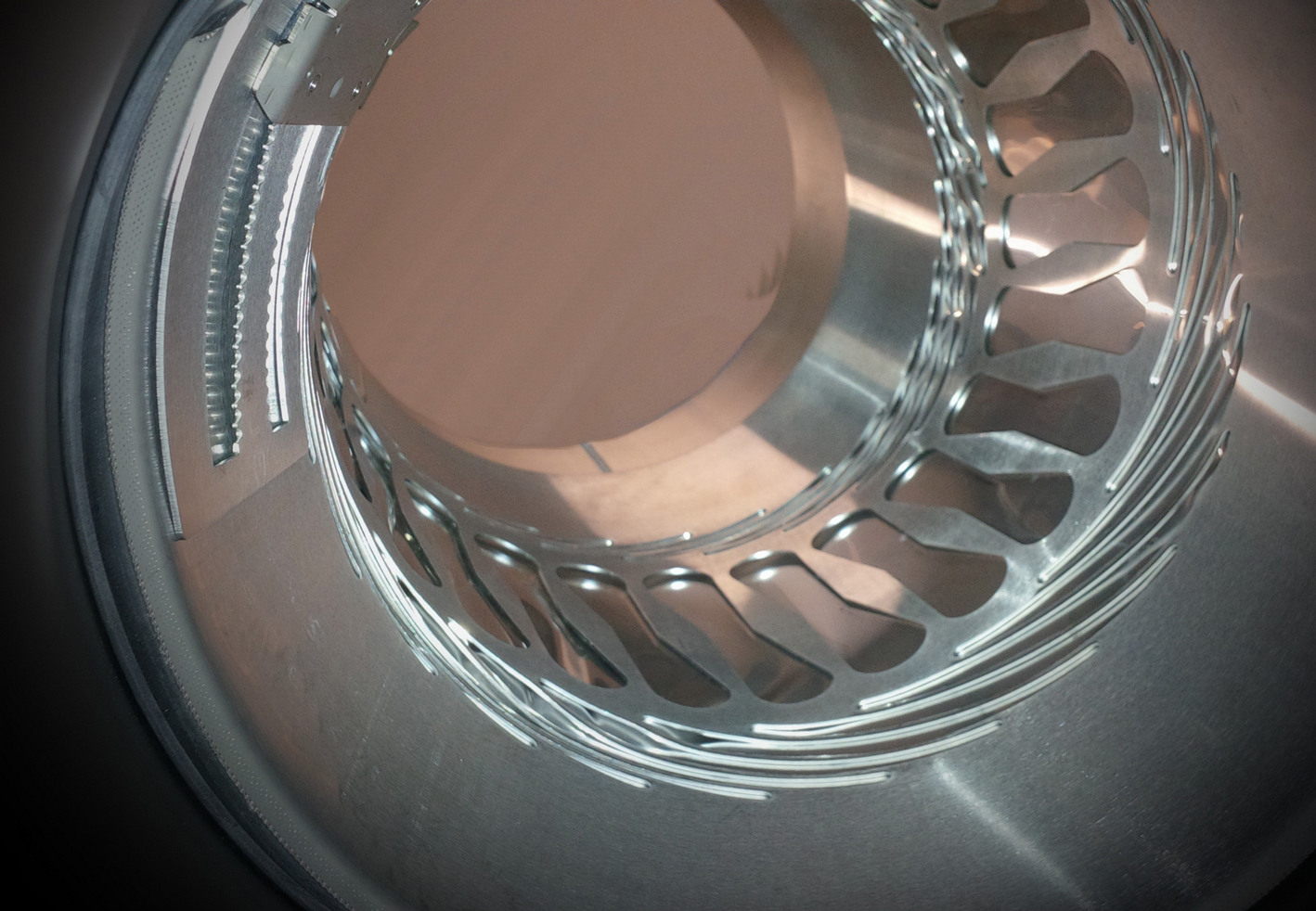

Die als einteilige Konstruktion patentierte Rohrinnendichtmanschette verfügt über Lamellenöffnungen beziehungsweise Schlitze in der Edelstahlhülse, die auch eine konische Aufweitung ermöglichen. Damit überbrückt das System Versätze bis zu 30 Millimetern oder Achsabweichungen bis zu 8 Grad. Auch eine Kombination beider Schadensbilder meistert Pipe-Seal-Flex problemlos. Die Schlosstechnik gewährleistet das zuverlässige, sichere Verriegeln der Rohrinnendichtmanschette.
Sie besteht aus einem zweiseitig ausgeführten Verschlussmechanismus mit innenliegenden doppelten Zahnleisten. Der Mechanismus sorgt für flexible Einsätze bei höchster Sicherheit. So ist das Schloss in der Lage, auch schräg einzurasten. Zudem arretiert die Zahnleiste beim Aufweiten und gewährleistet auf diese Weise einen dauerhaften Anpressdruck.
Die Edelstahlhülse wird – wie auch die bewährten Systeme Pipe-Seal-Fix und Pipe-Seal-End – in Verbindung mit einem Dichtelement aus EPDM verwendet. Pipe-Seal-Flex eignet sich im Nennweitenbereich von DN 200 bis DN 600 bei Brauch-, Abwasser- und Salzwasser führenden Rohren und widersteht einem Rohrinnen- und außendruck von 0,7 bar. Das Produkt kann bei zahlreichen Rohrwerkstoffen – von Steinzeug- über Stahl, Stahlbeton, Beton, GFK bis hin zu Rohren aus Polypropylen zum Einsatz kommen.
Pipe-Seal-Flex ist in der Baulänge von 420 Millimetern mit einem Dichtbereich von 300 Millimetern erhältlich. Bei größeren Schäden erfolgt die Montage aneinandergereiht mit entsprechender Überlappung in einer sogenannten „Serienversetzung“ und kann dabei auch mit dem Standardprodukt Pipe-Seal-Fix kombiniert werden. Das System verfügt neben der Zulassung des Deutschen Instituts für Bautechnik (DIBt) auch über weitere Europäische Zulassungen.
