SKZ und Ehrler Prüftechnik Engineering GmbH entwickeln neuen Prüfstand für Großrohre
30.08.2021
Neuartiges Speichersystem - Energieeinsparung bis zu 25 Prozent
Im Rahmen eines gemeinsamen FuE-Projektes haben das Kunststoff-Zentrum SKZ und die Ehrler Prüftechnik Engineering GmbH einen neuartigen energieeffizienten Prüfstand zur Temperaturwechselbeanspruchung von Kunststoffrohren mit einem Außendurchmesser von bis zu 315 mm entwickelt. Der Prüfstand zeichnet sich durch eine intelligente Regelung sowie ein neuartiges Speichersystem aus, das eine Energieeinsparung von bis zu 25 Prozent im Vergleich zu konventionellen Prüfsystemen ermöglicht.
Kunststoffrohrsysteme, die im Heißwasserbereich zum Einsatz kommen sollen, müssen zur Erlangung der notwendigen DVGW-Zertifizierung im Rahmen der Erstprüfung einem Alterungstest mit Innendruckbeanspruchung und Temperaturwechseln unterzogen werden.
Diese Temperaturwechselbeanspruchung mit kaltem (20°C) und heißem (93°C) Wasser im Durchfluss und Innendruckbelastung (bis 10 bar) ist gerade für Großrohre sehr aufwändig und energieintensiv.
Hier setzt das gemeinsame FuE-Projekt an: Als wesentliche Neuheit wurde ein Prüfstand entwickelt, welcher sich durch eine intelligente Regelung sowie ein neuartiges Speichersystem auszeichnet und dadurch beachtliche Energiemengen im Vergleich zu den auf dem Markt üblichen Systemen einspart.
Eine volumen- und eine druckerzeugende Pumpe ermöglichen Energieeinsparung

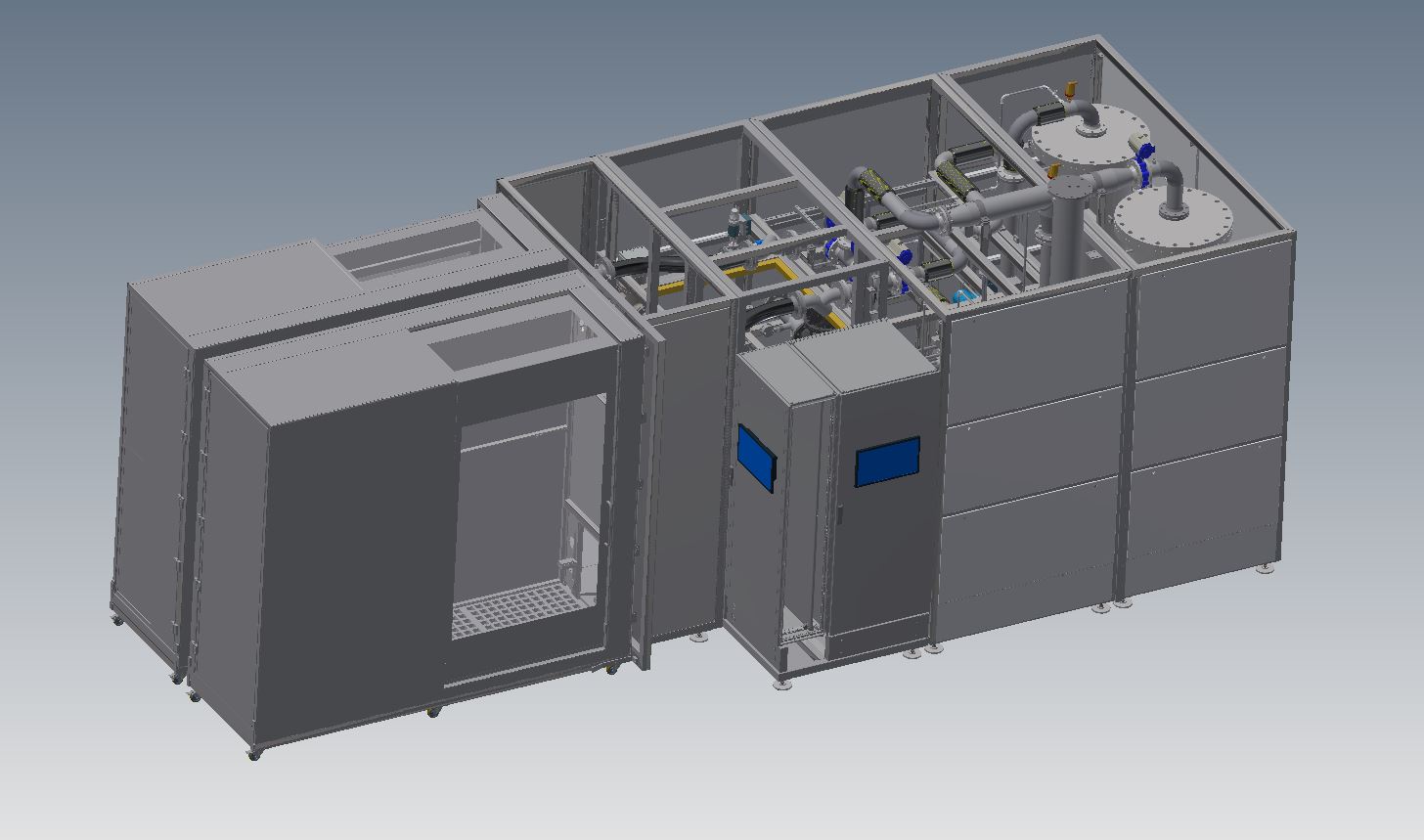

Die hoch energieeffiziente Prüfanlage nutzt für die Umtemperierung der Prüflinge erstmals zwei unabhängige Kreisläufe (heiß und kalt) mit jeweils einem Speicher. Der Systemdruck und der Volumenstrom in jedem Wasserkreis werden dabei von zwei unabhängigen Pumpen realisiert. Infolgedessen können sowohl die volumen- als auch die druckerzeugende Pumpe deutlich kleiner als in konventionellen Systemen ausgelegt werden. Sie erreichen den notwendigen hochgenauen Druck und Volumenstrom bei der Prüfung von großen Rohrdimensionen und ermöglichen gleichzeitig Energieeinsparungen gegenüber bestehenden Systemen.
Neuartiger Schichtspeicher verhindert Verwirbelungen und reduziert dadurch Energieverluste
Der gleichzeitige Betrieb von Warm- und Kaltkreis bei dem neuen Prüfstand würde zur Vermischung von kaltem und heißem Wasser beim Temperaturwechsel führen und damit die Aufwendung von zusätzlicher Heiz- und Kälteleistung zur Temperaturerhaltung im System erfordern.

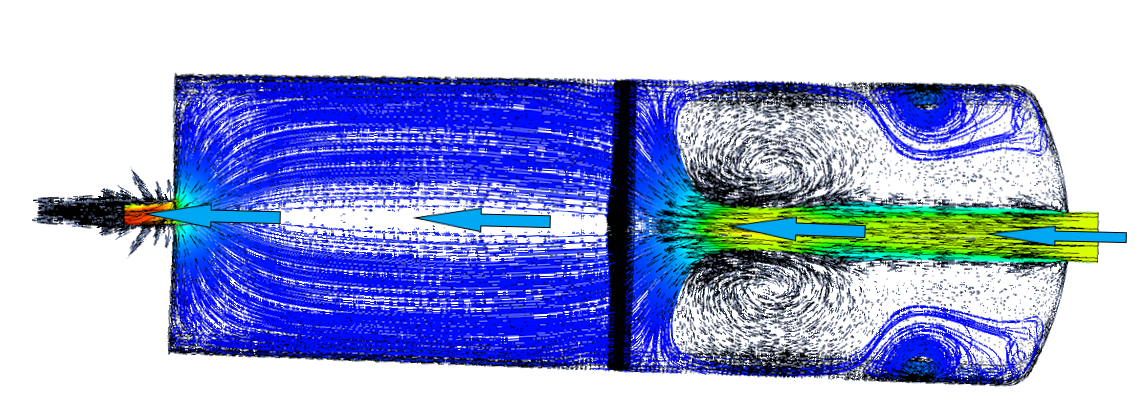

Aus diesem Grund wurden Strömungsanalysen zur Auslegung der Speicher und deren innere Konstruktion mit dem Ziel durchgeführt, bei Umtemperierung im Tank gleichbleibende Strömungsgeschwindigkeiten mit wenigen Verwirbelungen zu erreichen und somit Energieverluste zu reduzieren.
Diese Erkenntnisse führten zur Entwicklung eines vollkommen neuartigen Schichtspeichers, der aufgrund optimierter Durchströmung die Vermischung von kaltem und heißem Wasser verhindert und eine schnelle Umtemperierung in den großen Rohrprüflingen ohne große Energieverluste ermöglicht. Durch dieses neue Prüfkonzept kann eine Energieeinsparung von bis zu 25 Prozent im Vergleich zu konventionellen Prüfsystemen erzielt werden.
Das neue Prüfgerät soll im Laufe des Oktobers 2021 im SKZ in Betrieb genommen werden und steht anschließend den Kunden für Alterungsprüfungen ihrer Rohre zur Verfügung.
