Stahlfaserbeton schnell kontrollieren

15.11.2013

Stahlfaserbeton ist praktisch und rasch einsatzbereit. Doch die Qualität des Werkstoffs lässt sich nur schwer überprüfen – daher lehnen viele Bauunternehmer ihn ab. Mit einem neuen mathematischen Verfahren lässt sich das jetzt schnell kontrollieren.

Man überspannt Täler und Flüsse mit ihm, man baut Wände daraus und kleidet damit Tunnels aus: Beton ist das am häufigsten verwendete Baumaterial. Meist kommt Stahlbeton zum Einsatz. Das Prinzip kennt jeder, der schon einmal eine Baustelle näher betrachtet hat: Aus langen Stahlstangen biegen die Arbeiter ein dichtes Stahlgerüst, die Bewehrung, die dann mit Beton aufgefüllt wird. Doch Stahlbetonbau ist zeitraubend. Es können Tage und Wochen vergehen, bis die Bewehrung großer Gebäude geknüpft ist und endlich mit Beton vergossen werden kann.

Schneller geht es mit Stahlfaserbeton. Man mischt dem flüssigen Beton einfach kiefernnadellange Stahlfasern bei. Im ausgehärteten Beton übernimmt dieses Fasergewebe dann die Aufgabe der klassischen Bewehrung. Es schluckt die Kräfte und gleicht Risse aus. Trotzdem hat sich der Stahlfaserbeton bislang nicht durchgesetzt. Der Grund: Seine Qualität lässt sich nur schwer ermitteln. Bisher gibt es keine Methode, mit der man einfach und zuverlässig untersuchen kann, wie gut sich die Fasern im Beton verteilt haben. Davon aber hängt die Tragfähigkeit des Werkstoffs entscheidend ab. Sind die Fasern verklumpt oder einzelne Bereiche einer Betonplatte völlig frei von Fasern, kann das Material Belastungen weniger gut widerstehen. Vielen Bauunternehmen ist der Einsatz von Stahlfaserbeton deshalb zu unsicher.

Software bewertet das Fasersystem

Für Durchblick im Faserbeton sorgt jetzt ein neues Analyseverfahren, das Mathematiker vom Fraunhofer-Institut für Techno- und Wirtschaftsmathematik ITWM in Kaiserslautern entwickelt haben: Mithilfe der Wahrscheinlichkeitsrechnung ermittelt es in wenigen Sekunden, wie die vielen Fasern in einer Betonprobe verteilt sind. Die Experten um Projektleiter Dr. Ronald Rösch nutzen dafür Röntgendaten aus einem Computertomographen (CT). "Das ist wie bei einer medizinischen Untersuchung", sagt er, "nur, dass wir keinen Menschen, sondern eine Probe aus dem fertigen Bauteil untersuchen."

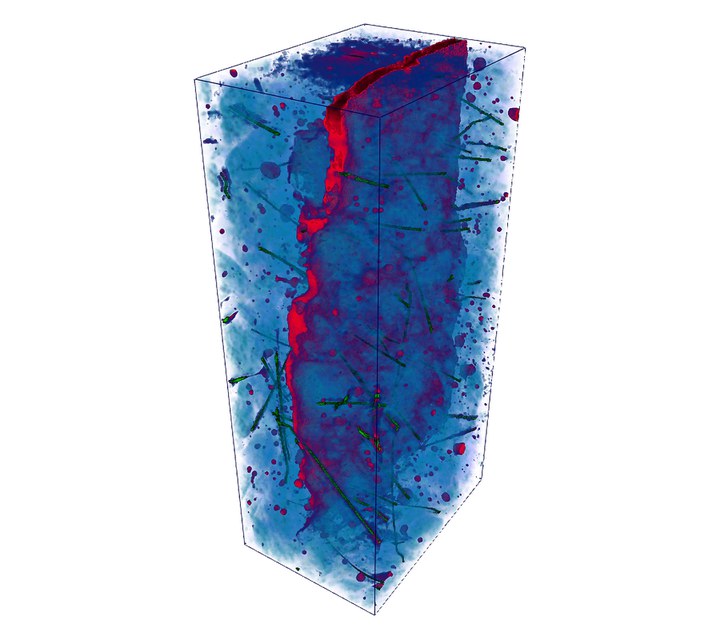

Die Forscher ziehen dazu einen etwa zehn Zentimeter langen Bohrkern aus dem Beton. Dieser wird mit Röntgenstrahlung abgetastet. Die Auflösung dieses industriellen CT ist etwa tausendmal feiner als bei einem medizinischen Gerät. Das System macht mikrometerfeine Strukturen sichtbar. Es spuckt einen hochaufgelösten dreidimensionalen Datensatz der Betonprobe mit etwa acht Milliarden Bildpunkten aus; eine gewaltige Datei. Diese Bilddaten analysieren Rösch und seine Mitarbeiter mit ihrer Software. Zunächst prüft diese anhand der Kontrastunterschiede, zu welcher Struktur jeder einzelne Bildpunkt gehört, zum Beton, zu einem Steinchen, einer eingeschlossenen Luftblase oder zu einer Stahlfaser. So werden im Bild nach und nach sämtliche Fasern sichtbar.

"Dieses Bild allein hilft aber wenig", erklärt Rösch, "weil das Gewirr so dicht ist, dass man mit dem bloßen Auge kaum einzelne Fasern erkennen kann." Die Kaiserslauterer Forscher haben daher eine Software entwickelt, die Ordnung ins Chaos bringt: Sie bewertet nicht jede einzelne Faser, sondern gleich das ganze System. Das Programm entscheidet einfach, ob ein Pixel Bestandteil einer Faser ist und welche Richtung sie hat.

Für jeden Bildpunkt berechnet das Programm, wie die benachbarten Stellen definiert sind. Handelt es sich um eine Faser oder nicht? Interessant sind vor allem die Punkte, an denen sich viele Fasern berühren oder kreuzen. Denn zunächst ist nicht klar, zu welcher Faser jedes einzelne benachbarte Pixel eigentlich gehört; zur Faser, die von links oben auf die Kreuzung trifft oder zur der, die direkt von oben kommt. Deshalb nutzen die Wissenschaftler hier die Wahrscheinlichkeitsrechnung. Sie gewichtet die Lage jedes Punkts und ordnet diesen logisch sinnvoll einer Faser zu. Die Software verrät nicht nur, wie hoch der Faseranteil in der Probe ist, sondern auch, wie die Fasern ausgerichtet sind. "Das ist vor allem wichtig, wenn die Betonbauteile Kräfte aus einer bestimmten Richtung aufnehmen müssen", sagt Rösch, beispielsweise bei Brücken, über die Autos und Züge rauschen.

Natürlich weiß Rösch, dass sich ein Computertomograph, der derzeit noch die Größe eines Wandschranks hat, nicht direkt auf einer Baustelle einsetzen lässt. "Doch die Hürde ist überwindbar", sagt Rösch. "Unsere Kollegen am Fraunhofer-Entwicklungszentrum Röntgentechnik EZRT in Erlangen haben schon ein Gerät von der Größe einer Bierkiste entwickelt." Ein Prototyp für die Praxis könnte in fünf Jahren verfügbar sein, schätzt der Mathematiker.

Kontakt

Fraunhofer-Institut für Techno- und Wirtschaftsmathematik ITWM

Dr. Ronald Rösch

Fraunhofer-Platz 1

67663 Kaiserslautern

Deutschland

Telefon:

+49 631 31600-4486

Internet:

Zur Webseite
