Tunnel mit standardisierten Systemteilen wirtschaftlich geschalt
16.01.2008
Unweit des Dachsteingebirges verbindet die B145, von Bad Ischl kommend, die Orte Bad Aussee und Bad Mitterndorf mit der B320 bei Trautenfels. Das sorgt für eine Anbindung des südlichen Salzkammerguts an die Autobahn A9 in Richtung Graz. Aufgrund einiger Lawinenabgänge muss nun die seit 1994 bestehende, 300 Meter lange Lawinengalerie in südöstlicher Richtung um weitere 115 Meter verlängert werden.
Der 12,80 Meter breite, für drei Fahrspuren ausgelegte Gewölbequerschnitt wird in offener Bauweise oberhalb der Sohle in einem Arbeitsgang betoniert. Das 60 Zentimeter starke Tunnelgewölbe verläuft im 350-Meter-Radius und weist 3,06 bis 4,15 Prozent Quer- sowie 7,50 Prozent Längsgefälle auf.

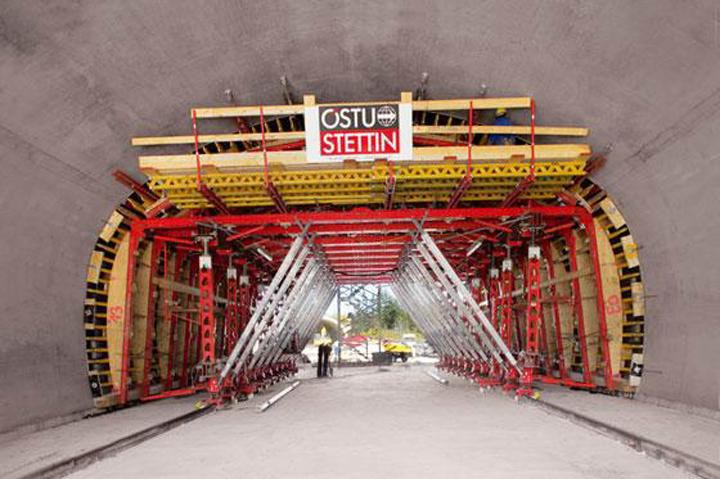

Die PERI Ingenieure konzipierten dafür eine Schalungslösung, bei der die Seitenschalung zum Ausschalen hydraulisch eingeschwenkt und der Schalwagen ebenfalls hydraulisch abgesenkt werden kann. Im Vergleich zum herkömmlichen, manuellen Ausschalen erleichtert das die Arbeit wesentlich und spart enorm Zeit. Das Verfahren in den nächsten Betonierabschnitt erfolgt auf Schienen über elektrische Kettenzüge. Der gesamte Umsetzvorgang dauert – trotz der großen Längsneigung – nur eine Stunde. Die Außenschalung lässt sich hierbei von Takt zu Takt mit dem Kran umsetzen.
Für den erfahrenen Polier Martin Fladl von der ausführenden Baufirma Östu-Stettin ist die leichte und unkomplizierte Bedienbarkeit des PERI Schalwagens ein großer Vorteil. Denn durch die hydraulische Unterstützung beim Ein- und Ausschalen ist sein Baustellenteam äußerst schnell und er hält mit dem dadurch erreichten Fünf-Tage-Takt die knappe Bauzeitvorgabe ein. So konnten mit der VARIOKIT Lösung manchmal zwei Tunnelabschnitte innerhalb einer Woche betoniert werden – im Ingenieurbau eher ungewöhnlich.
Vor allem bei individuell geplanten Ingenieurbauwerken lässt sich die Wirtschaftlichkeit von Schalungslösungen durch die Verwendung mietfähiger Systemkomponenten deutlich steigern. Für den Bauunternehmer entstehen somit gegenüber Sonderlösungen geringere Gesamtkosten. Denn der modulare PERI VARIOKIT Ingenieurbaukasten mit standardisierten Einzelkomponenten erhöht den Einsatzgrad der Einzelbauteile und reduziert somit die Materialvorhaltung.
Das VARIOKIT System des Weißenhorner Schalungs- und Gerüstspezialisten PERI bietet aber auch den Arbeitsvorbereitern der Bauunternehmen und den Ingenieurbüros in der Traggerüst- und Schalungsplanung entscheidende Vorteile: Standardisierte Verbindungen vereinfachen die Planung und den statischen Nachweis. Und während der Bauphase lässt sich eine eventuell defekte Komponente einfach und schnell austauschen.
